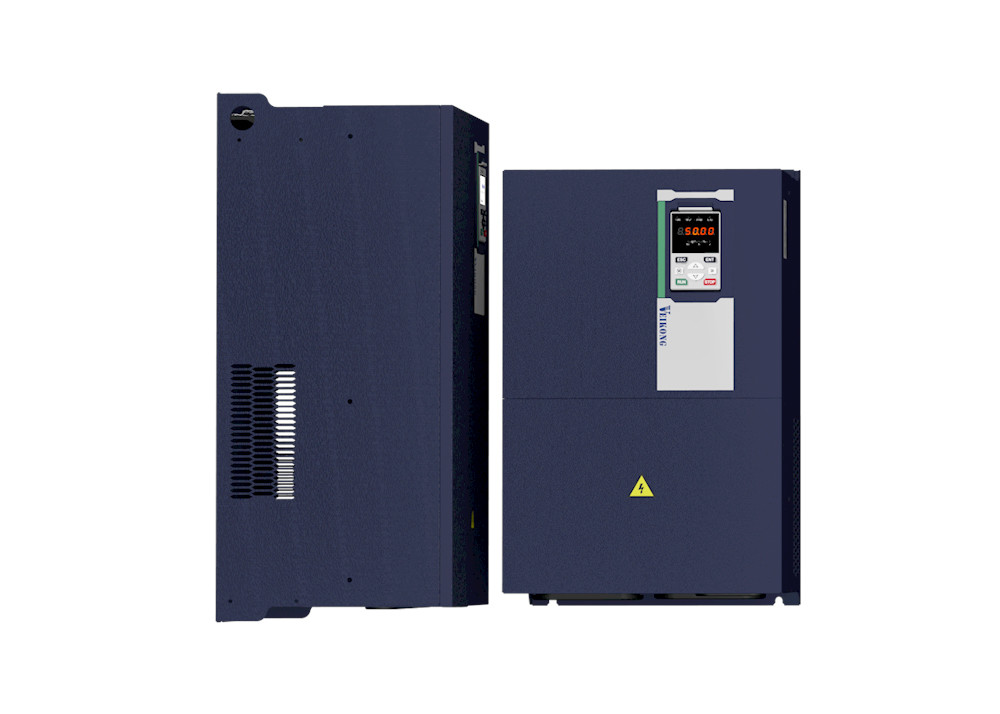

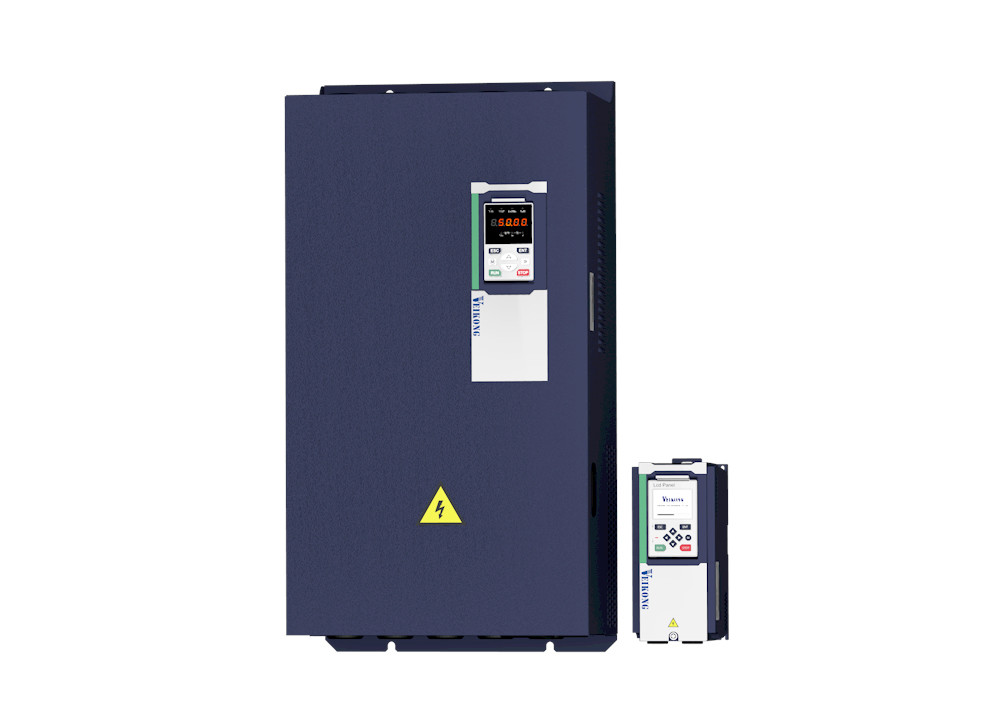

Asenkron Motor için 315KW 355KW 400KW Değişken Frekanslı Sürücü İnvertörü

Kalem

şartname

Giriş

Giriş gerilimi

1faz/3faz 220V:200V~240V

3 fazlı 380V-480V:380V～480V

İzin verilen Voltaj dalgalanma aralığı

-%15~%10

giriş frekansı

50Hz / 60Hz, dalgalanma %5'ten az

Çıktı

Çıkış Voltajı

3 faz: 0～ giriş voltajı

Aşırı yük kapasitesi

Genel amaçlı uygulama: Anma akımının %150'si için 60S

Hafif yük uygulaması: Nominal akımın %120'si için 60S

Kontrol

Kontrol modu

V/f kontrolü

PG kartsız (SVC) sensörsüz akı vektör kontrolü

PG kartı (VC) ile sensör hızı akı vektör kontrolü

Çalışma modu

Hız kontrolü, Tork kontrolü (SVC ve VC)

Hız sınırı

1:100 (D/f)

1:200( SVC)

1:1000 (VC)

Hız kontrol doğruluğu

±0.5% (V/f)

±0.2% (SVC)

±0.02% (VC)

Hız yanıtı

5Hz(V/f)

20Hz(SVC)

50Hz(VC)

Frekans aralığı

0.00~600.00Hz(V/f)

0.00~200.00Hz(SVC)

0.00~400.00Hz(VC)

Giriş frekansı çözünürlüğü

Dijital ayar: 0.01 Hz

Analog ayar: maksimum frekans x %0,1

Başlangıç ​​torku

%150/0.5Hz(V/f)

180%/0.25Hz(SVC)

%200/0Hz(VC)

Tork kontrol doğruluğu

SVC:%5Hz %10 içinde, %5Hz üzerinde %5

VC:%3.0

V/f eğrisi

V / f eğri tipi: düz çizgi, çok noktalı, güç fonksiyonu, V / f ayrımı;

Tork artırma desteği: Otomatik tork artırma (fabrika ayarı), manuel tork artırma

Frekans veren rampa

Doğrusal ve S eğrisi hızlanma ve yavaşlamayı destekleyin;

4 grup hızlanma ve yavaşlama süresi, ayar aralığı 0.00s ~ 60000s

DC bara voltaj kontrolü

Aşırı gerilim durma kontrolü: Gerilim hatasını atlamamak için çıkış frekansını ayarlayarak motorun güç üretimini sınırlayın;

Düşük voltaj durma kontrolü: sapma arızasını önlemek için çıkış frekansını ayarlayarak motorun güç tüketimini kontrol edin

VdcMax Kontrolü: Aşırı voltaj hatasından kaçınmak için çıkış frekansını ayarlayarak motor tarafından üretilen güç miktarını sınırlayın;

VdcMin kontrolü: Düşük voltaj atlama hatasından kaçınmak için çıkış frekansını ayarlayarak motorun güç tüketimini kontrol edin

Taşıyıcı frekansı

1kHz~12kHz(Tipine göre değişir)

Başlangıç ​​yöntemi

Doğrudan başlatma (üst üste DC fren olabilir);hız izleme başlangıcı

Durdurma yöntemi

Yavaşlama durdurma (üst üste DC frenleme olabilir);durdurmak için ücretsiz

ana kontrol fonksiyonu

Jog kontrolü, düşme kontrolü, 16 hıza kadar çalışma, tehlikeli hızdan kaçınma, salınım frekansı çalışması, hızlanma ve yavaşlama süresi değiştirme, VF ayırma, aşırı uyarımlı frenleme, proses PID kontrolü, uyku ve uyandırma işlevi, yerleşik basit PLC mantık, sanal Giriş ve çıkış terminalleri, yerleşik gecikme birimi, yerleşik karşılaştırma birimi ve mantık birimi, parametre yedekleme ve kurtarma, mükemmel arıza kaydı, arıza sıfırlama, iki grup motor parametresi serbest anahtarlama, yazılım takas çıkış kablolaması, YUKARI / AŞAĞI terminalleri

İşlev

Klavye

LED Dijital klavye ve LCD tuş takımı (seçenek)

İletişim

Standart:

MODBUS iletişimi

CAN AÇILIP PROFINET( GELİŞTİRMEDE)

PG kartı

Artımlı Enkoder Arayüz Kartı (Diferansiyel Çıkış ve Açık Kollektör), Döner trafo Kartı

giriş terminali

Standart:

Biri 50kHz'e kadar yüksek hızlı darbe girişini destekleyen 5 dijital giriş terminali;

2 analog giriş terminali, 0 ~ 10V voltaj girişini veya 0 ~ 20mA akım girişini destekler;

Seçenek kartı:

4 dijital giriş terminali

2 analog giriş terminali.support-10V-+10V voltaj girişi

Çıkış terminali

standart:

1 dijital çıkış terminali;

1 yüksek hızlı darbe çıkış terminali (açık kollektör tipi), 0 ~ 50kHz kare dalga sinyal çıkışını destekler;

1 röle çıkış terminali(ikinci röle opsiyoneldir)

2 analog çıkış terminali, 0 ~ 20mA akım çıkışını veya 0 ~ 10V voltaj çıkışını destekler;

Opsiyon kartı: 4 dijital çıkış terminali

Koruma

Koruma işlevi için Bölüm 6 "Sorun Giderme ve Karşı Önlemler"e bakın.

Çevre

Yükleme konumu

Kapalı, doğrudan güneş ışığı, toz, aşındırıcı gaz, yanıcı gaz, yağ dumanı, buhar, damla veya tuz yok.

Rakım

0-3000m.irtifa 1000m'den yüksekse invertör düşer ve 100m irtifa artarsa ​​nominal çıkış akımı %1 azalır

Ortam sıcaklığı

-10°C~ +40°C,maksimum 50°C (ortam sıcaklığı 40°C ile 50°C arasında ise düşer)Sıcaklık 1°C artarsa ​​nominal çıkış akımı %1,5 azalır

Nem

%95 RH'den az, yoğuşmasız

Titreşim

5,9 m/s'den az² (0,6 gr)

Depolama sıcaklığı

-20°C ~ +60°C

Diğerleri

Kurulum

Duvara monte, zemin kontrollü kabin, transmural

Koruma seviyesi

IP20

Soğutma yöntemi

Cebri hava soğutma

EMC

CE ROHS

Dahili EMC filtresi

EN61800-3 ile uyumludur

Kategori C3

3^rd Çevre
