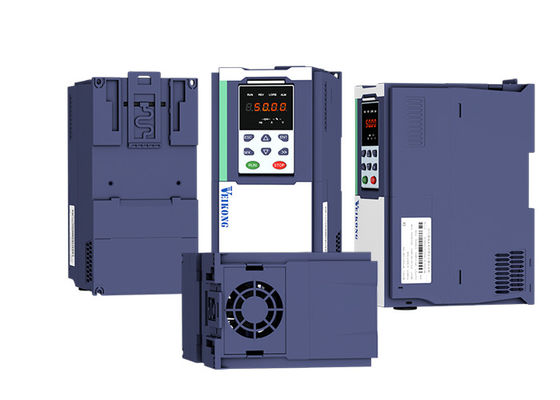

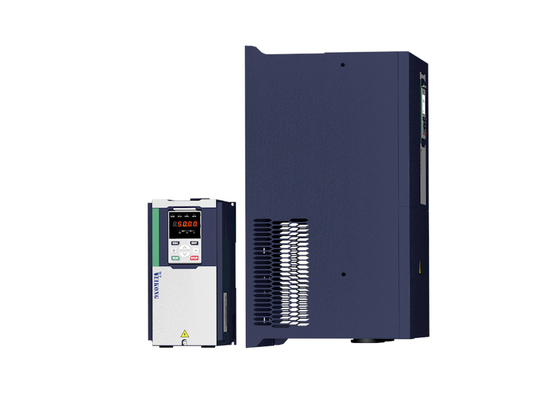

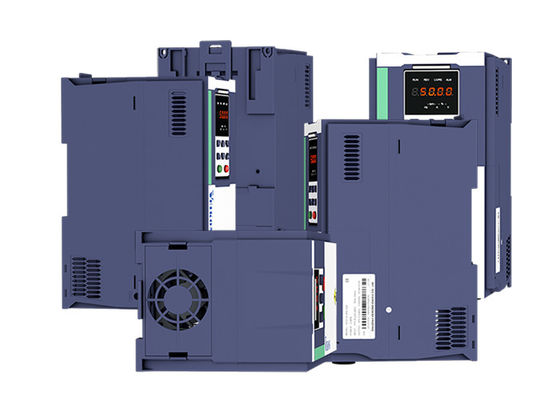

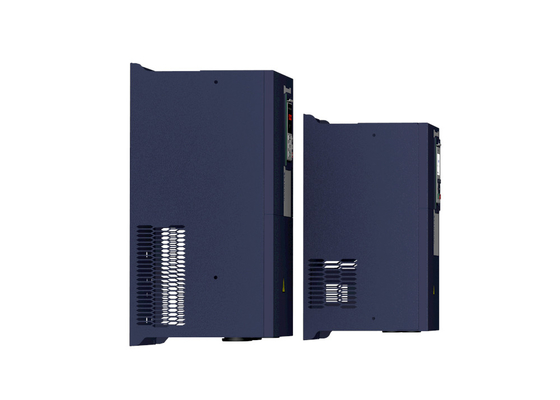

Gelişmiş Kontrol Paneli 7.5KW 10hp VFD Değişken Frekanslı Sürücü

Ürün

Spesifikasyon

Giriş

Giriş Voltajı

1 faz/3 faz 220V: 200V240V

3 fazlı 380V-480V:380V ∙ 480V

İzin verilen gerilim dalgalanma aralığı

-15%~10%

Girdi sıklığı

50Hz / 60Hz,% 5'ten az dalgalanma

Çıkış

Çıkış Voltajı

3 faz: 0 ′ Giriş voltajı

Aşırı yükleme kapasitesi

Genel amaçlı uygulamalar:Nominal akımın% 150'si için 60S

Hafif yük uygulanması: 120% nominal akım için 60S

Kontrol

Kontrol Modu

V/f kontrolü

PG kartı olmadan sensörsüz akım vektör kontrolü ((SVC)

PG kartı (VC) ile sensör hız akış vektörü kontrolü

Çalışma modu

Hız kontrolü, Döngü kontrolü ((SVC ve VC)

Hız aralığı

100 (V/f)

1- Evet.

11000 (VC)

Hız kontrolünün doğruluğu

±0,5%(V/f)

±0,2%(SVC)

±0,02%(VC)

Hızlı yanıt

5Hz ((V/f)

20Hz ((SVC)

50Hz ((VC)

Frekans aralığı

0.00 ¢ 600 Hz.(V/f)

0.00 ¢200.00 Hz(SVC)

0.00 ¢ 400 Hz(VC)

Girdi frekansı çözünürlüğü

Dijital ayar: 0.01 Hz

Analog ayar: maksimum frekans x 0.1%

Başlangıç tork

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

Döngü kontrolünün doğruluğu

SVC: 5Hz'in içinde% 10, 5Hz'in üzerinde% 5

VC:3.0%

V/f eğrisi

V / f eğri türü: düz çizgi, çok nokta, güç fonksiyonu, V / f ayrımı;

Döner artırma desteği: Otomatik döner artırma (fabrika ayarları), manuel döner artırma

Frekans verimi rampası

Doğrusal ve S eğri hızlandırmayı ve yavaşlamayı desteklemek;

4 grup hızlanma ve yavaşlama süresi, ayar aralığı 0.00s ~ 60000s

DC otobüs gerilim kontrolü

Aşırı voltaj durgunluk kontrolü: voltaj hatasını atlamayı önlemek için çıkış frekansını ayarlayarak motorun güç üretimini sınırlayın.

Alt gerilim duraklama kontrolü: Yükleme sıklığını ayarlayarak motorun güç tüketimini kontrol ederek yaw arızasının önlenmesi

VdcMax Kontrolü: Aşırı voltaj çıkışını önlemek için çıkış frekansını ayarlayarak motor tarafından üretilen güç miktarını sınırlayın.

Vdc Min kontrolü: Atlama alt voltaj hatasını önlemek için çıkış frekansını ayarlayarak motorun güç tüketimini kontrol edin.

Taşıyıcı sıklığı

1kHz12kHz(Tipine bağlı olarak değişir)

Başlatma yöntemi

Doğrudan başlatma (birbirinin üzerine DC fren yerleştirilebilir); hız takip başlatma

Durma yöntemi

Yavaşlama durması (DV frenleme üst üste konulabilir); durmak için serbest

Ana kontrol fonksiyonu

Yürüyüş kontrolü, düşme kontrolü, 16 hıza kadar çalışma, tehlikeli hızdan kaçınma, swing frekansı çalışması, hızlanma ve yavaşlama zamanının değiştirilmesi, VF ayrımı, aşırı heyecan frenleme,Süreç PID kontrolü, uyku ve uyanma fonksiyonu, yerleşik basit PLC mantığı, sanal Giriş ve Çıkış terminalleri, yerleşik gecikme birimi, yerleşik karşılaştırma birimi ve mantık birimi, parametre yedekleme ve kurtarma,Kusursuz hata kaydı, hata sıfırlama, motor parametrelerinin iki grubu serbest anahtarlama, yazılım değiştirme çıkış kablolama, terminaller UP / DOWN

Görev

Klavye

LED Dijital klavye ve LCD klavye (opsiyonel)

İletişim

Standart:

MODBUS iletişim

Açılabilir ve kullanılabilir. Gelişmekte.

PG kartı

Ekranlı Kodlayıcı Arayüz Kartı (Diferansiyel Çıkış ve Açık Toplayıcı),Döner transformatör kartı

Giriş terminalı

Standart:

5 dijital giriş terminalı, bunlardan biri 50 kHz'ye kadar yüksek hızlı darbe girişini destekler;

2 analog giriş terminalı, 0 ~ 10V giriş voltajı veya 0 ~ 20mA giriş akımı destekler;

Seçenek kartı:

4 dijital giriş terminalı

2 analog giriş terminalı.destek 10V-+10V gerilim girişi

Çıkış terminali

Standart:

1 dijital çıkış terminali;

1 yüksek hızlı darbe çıkış terminali (açık koleksiyon tipi), 0 ~ 50kHz kare dalga sinyali çıkışını destekler;

1 röle çıkış terminalı ((ikinci röle bir seçenek)

2 analog çıkış terminalı, 0 ~ 20mA akım çıkışını veya 0 ~ 10V voltaj çıkışını destekler;

Seçenek kartı: 4 dijital çıkış terminalı

Koruma

Koruma fonksiyonu için 6. Bölüm'e bakınız "Kızgınlık giderme ve karşı önlemler"

Çevre

Kurulum yeri

İçeride, doğrudan güneş ışığı, toz, aşındırıcı gaz, yanıcı gaz, yağ dumanı, buhar, damla veya tuz yok.

Yükseklik

0-3000m. 1000m'den daha yüksek bir yükseklikte inverter düşürülecek ve 100m'lik bir yükseklik artışı durumunda nominal çıkış akımı %1 düşecek.

Çevre sıcaklığı

-10°C~+40°C,en fazla 50°C (çevre sıcaklığı 40°C ile 50°C arasında ise düşürülür)

Nemlilik

95% RH'den az, yoğunlaşmadan

titreşim

5.9 m/s'den az²(0,6 g)

Depolama sıcaklığı

-20°C ~ +60°C

Diğerleri

Kurulum

Duvarlı, zemin kontrollü dolap, transmural

Koruma seviyesi

IP20

Soğutma yöntemi

Zorla hava soğutması

EMC

CE ROHS

İç EMC filtre

EN61800-3'e uygun

C3 kategorisi

3^rdÇevre

Model

Güç kapasitesi

(KVA)

Giriş akımı

(A)

Çıktı akımı ((A)

Adapte edilebilir motor

(KW)

Boyut

Fren birimi

Ağır yük

Hafif yük

Üç faz: 380-480V,50/60Hz

VFD500-R75GT4B

1.5

3.4

2.5

4.2

0.75

A boyutu

İç

VFD500-1R5GT4B

3

5

4.2

5.6

1.5

VFD500-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD500-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD500-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

B boyutu

VFD500-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD500-011G/015PT4B

17

26.0

25.0

31.0

11

C BÖLÜMÜ

İç

VFD500-015G/018PT4B

21

35.0

32.0

37.0

15

VFD500-018G/022PT4B

24

38.5

37.0

45.0

18.5

D BÖLÜMÜ

VFD500-022G/030PT4B

30

46.5

45.0

57.0

22

VFD500-030G/037PT4

40

62.0

60.0

75.0

30

E boyutu

seçenek

VFD500-037G/045PT4

50

76.0

75.0

87.0

37

VFD500-045G/055PT4

60

92.0

90.0

110.0

45

F boyutu

VFD500-055G/075PT4

75

113.0

110.0

135.0

55

VFD500-075G/090PT4

104

157.0

152.0

165.0

75

Boyut G

VFD500-090G/110PT4

112

170.0

176.0

210.0

90

Dış

VFD500-110G/132PT4

145

220.0

210.0

253.0

110

H boyutu

VFD500-132G/160PT4

170

258.0

253.0

304.0

132

Boyut I

VFD500-160G/185PT4

210

320.0

304.0

360.0

160

VFD500-185G/200PT4

245

372.0

360.0

380.0

185

Boyut J

VFD500-200G/220PT4

250

380.0

380.0

426.0

200

VFD500-220G/250PT4

280

425.0

426.0

465.0

220

K boyutu

VFD500-250G/280PT4

315

479.0

465.0

520.0

250

VFD500-280G/315PT4

350

532.0

520.0

585.0

280

L boyutu

VFD500-315G/355PT4

385

585.0

585.0

650.0

315

VFD500-355G/400PT4

420

638.0

650.0

725.0

355

M boyutu

VFD500-400G/450PT4

470

714.0

725.0

820.0

400

VFD500-450G/500PT4

530

800.0

820.0

/

450

Boyut N

VFD500-500G/560PT4

580

880.0

900.0

/

500

VFD500-560G/630PT4

630

950.0

980.0

/

560

Boyutu O

VFD500-630GT4

710

1080

1120.

/

630

Boyutu O

VFD500-710GT4

790

1200

1260

/

710

Boyutu O

Tek fazlı: 220V, 50/60HZ

VFD500-R40GS2

1.3

6.0

3.2

5.6

0.4

A boyutu

Dahili

VFD500-R75GS2

2.4

11.0

5.6

8.0

0.75

A boyutu

VFD500-1R5GS2

3.5

15.0

8.0

10.6

1.5

A boyutu

VFD500-2R2GS2

5.5

25.0

10.6

14.0

2.2

A boyutu

VFD500-4R0GS2

7.7

35.0

17.0

23.0

4.0

B boyutu

VFD500-5R5GS2

8.9

53.0

25.0

31.0

5.5

C BÖLÜMÜ

VFD500-7R5GS2

11

67.0

32.0

37.0

7.5

C BÖLÜMÜ
