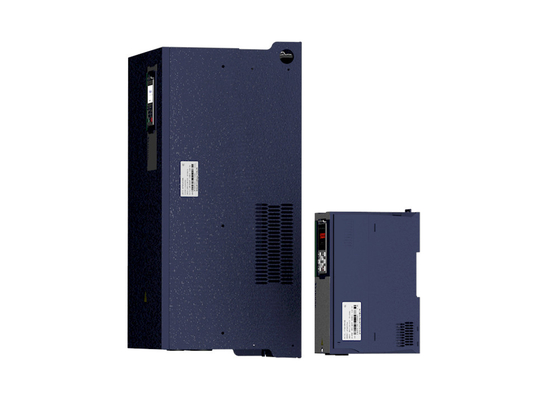

Otomatik üretim ekipmanlarına uygulanabilir PMSM için 75kw 90kw VFD Frekans Değiştiricisi

Kontrol

Kontrol Modu

V/f kontrolü

PG kartı olmadan sensörsüz akım vektör kontrolü ((SVC)

PG kartı (VC) ile sensör hız akış vektörü kontrolü

Çalışma modu

Hız kontrolü, Döngü kontrolü ((SVC ve VC)

Hız aralığı

100 (V/f)

1- Evet.

11000 (VC)

Hız kontrolünün doğruluğu

±0,5%(V/f)

±0,2%(SVC)

±0,02%(VC)

Hızlı yanıt

5Hz ((V/f)

20Hz ((SVC)

50Hz ((VC)

frekans aralığı

0.00 ¢2000.00Hz(V/f)

0.00 ¢200.00 Hz(SVC)

0.00 ¢ 400 Hz(VC)

Girdi frekansı çözünürlüğü

Dijital ayar: 0.01 Hz

Analog ayar: maksimum frekans x 0.1%

Başlangıç tork

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

Döngü kontrolünün doğruluğu

SVC: 5Hz'in içinde% 10, 5Hz'in üzerinde% 5

VC:3.0%

V/f eğrisi

V / f eğri türü: düz çizgi, çok nokta, güç fonksiyonu, V / f ayrımı;

Döner artırma desteği: Otomatik döner artırma (fabrika ayarları), manuel döner artırma

Frekans verimi rampası

Doğrusal ve S eğri hızlandırmayı ve yavaşlamayı desteklemek;

4 grup hızlanma ve yavaşlama süresi, ayar aralığı 0.00s ~ 60000s

DC otobüs gerilim kontrolü

Aşırı voltaj duraklama kontrolü: voltaj hatasını atlamayı önlemek için çıkış frekansını ayarlayarak motorun güç üretimini sınırlayın.

Alt voltaj durak kontrolü: Yükleme sıklığını ayarlayarak motorun güç tüketimini kontrol ederek yanma arızasının önlenmesi

VdcMax Kontrolü: Aşırı voltaj çıkışını önlemek için çıkış frekansını ayarlayarak motor tarafından üretilen güç miktarını sınırlayın.

VdcMin kontrolü: Atlama alt voltaj hatasını önlemek için çıkış frekansını ayarlayarak motorun güç tüketimini kontrol edin

Taşıyıcı sıklığı

1kHz12kHz(Tipine bağlı olarak değişir)

Başlatma yöntemi

Doğrudan başlatma (birbirinin üzerine DC fren yerleştirilebilir); hız takip başlatma

Durma yöntemi

Yavaşlama durması (DV frenleme üst üste konulabilir); durmak için serbest

Ana kontrol fonksiyonu

Yürüyüş kontrolü, düşme kontrolü, 16 hıza kadar çalışma, tehlikeli hızdan kaçınma, swing frekansı çalışması, hızlanma ve yavaşlama zamanının değiştirilmesi, VF ayrımı, aşırı heyecan frenleme,Süreç PID kontrolü, uyku ve uyanma fonksiyonu, yerleşik basit PLC mantığı, sanal Giriş ve Çıkış terminalleri, yerleşik gecikme birimi, yerleşik karşılaştırma birimi ve mantık birimi, parametre yedekleme ve kurtarma,Kusursuz hata kaydı, hata sıfırlama, motor parametrelerinin iki grubu serbest anahtarlama, yazılım değiştirme çıkış kablolama, terminaller UP / DOWN

Model

Güç kapasitesi

(KVA)

Giriş akımı

(A)

Çıktı akımı ((A)

Adapte edilebilir motor

(KW)

Boyut

Fren birimi

Ağır yük

Hafif yük

Üç faz: 380-480V,50/60Hz

VFD530-R75GT4B

1.5

3.4

2.5

4.2

0.75

A boyutu

İç

VFD530-1R5GT4B

3

5

4.2

5.6

1.5

VFD530-2R2GT4B

4

5.8

5.6

9.4

2.2

VFD530-4R0G/5R5PT4B

5.9

10.5

9.4

13.0

3.7

VFD530-5R5G/7R5PT4B

8.9

14.6

13.0

17.0

5.5

B boyutu

VFD530-7R5G/011PT4B

11

20.5

17.0

23.0

7.5

VFD530-011G/015PT4B

17

26.0

25.0

31.0

11

C BÖLÜMÜ

İç

VFD530-015G/018PT4B

21

35.0

32.0

37.0

15

VFD530-018G/022PT4B

24

38.5

37.0

45.0

18.5

D BÖLÜMÜ

VFD530-022G/030PT4B

30

46.5

45.0

57.0

22

VFD530-030G/037PT4

40

62.0

60.0

75.0

30

E boyutu

seçenek

VFD530-037G/045PT4

50

76.0

75.0

87.0

37

VFD530-045G/055PT4

60

92.0

90.0

110.0

45

F boyutu

VFD530-055G/075PT4

75

113.0

110.0

135.0

55

VFD530-075G/090PT4

104

157.0

152.0

165.0

75

Boyut G

VFD530-090G/110PT4

112

170.0

176.0

210.0

90

Dış

VFD530-110G/132PT4

145

220.0

210.0

253.0

110

H boyutu

VFD530-132G/160PT4

170

258.0

253.0

304.0

132

Boyut I

VFD530-160G/185PT4

210

320.0

304.0

360.0

160

VFD530-185G/200PT4

245

372.0

360.0

380.0

185

Boyut J

VFD530-200G/220PT4

250

380.0

380.0

426.0

200

VFD530-220G/250PT4

280

425.0

426.0

465.0

220

K boyutu

VFD530-250G/280PT4

315

479.0

465.0

520.0

250

VFD530-280G/315PT4

350

532.0

520.0

585.0

280

L boyutu

VFD530-315G/355PT4

385

585.0

585.0

650.0

315

VFD530-355G/400PT4

420

638.0

650.0

725.0

355

M boyutu

VFD530-400G/450PT4

470

714.0

725.0

820.0

400

VFD530-450G/500PT4

530

800.0

820.0

/

450

Boyut N

VFD530-500G/560PT4

580

880.0

900.0

/

500

VFD530-560G/630PT4

630

950.0

980.0

/

560

Boyutu O

VFD530-630GT4

710

1080

1120.

/

630

Boyutu O

VFD530-710GT4

790

1200

1260

/

710

Boyutu O

Tek fazlı: 220V, 50/60HZ

VFD530-R40GS2

1.3

6.0

3.2

5.6

0.4

A boyutu

Dahili

VFD530-R75GS2

2.4

11.0

5.6

8.0

0.75

A boyutu

VFD530-1R5GS2

3.5

15.0

8.0

10.6

1.5

A boyutu

VFD530-2R2GS2

5.5

25.0

10.6

14.0

2.2

A boyutu

VFD530-4R0GS2

7.7

35.0

17.0

23.0

4.0

B boyutu

VFD530-5R5GS2

8.9

53.0

25.0

31.0

5.5

C BÖLÜMÜ

VFD530-7R5GS2

11

67.0

32.0

37.0

7.5

C BÖLÜMÜ
