Güneş Pompalama Sistemi için GPRS 15kw 18.5kw 22kw MPPT VFD Solar İnvertör

GPRS 15kw 18.5kw 22kw MPPT Güneş Pompalama Sistemi İçin Güneş Invertörü

GPRS 15kw 18.5kw 22kw MPPT VFD Güneş Pompası Değiştiricisi Güneş hibrit Değiştiricisi

Ürün Ayrıntıları ve Özellikleri:

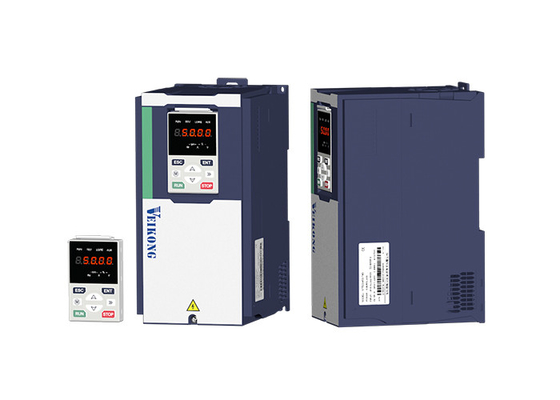

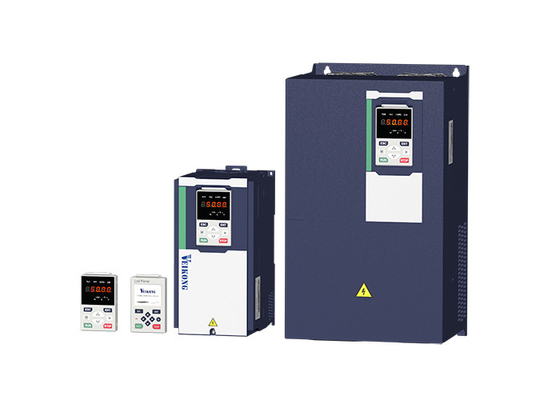

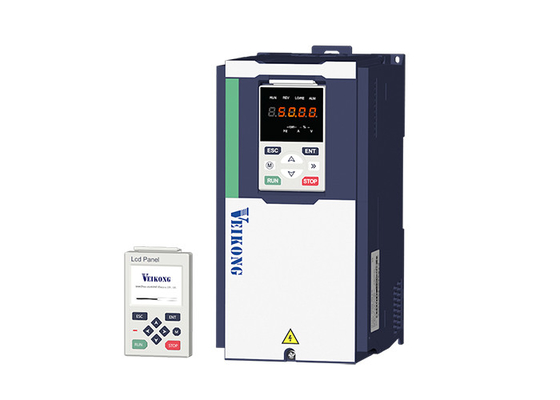

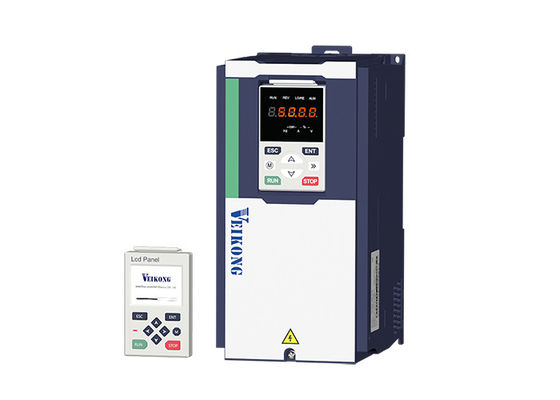

VFD500-PV Seires Yüksek Performanslı Güneş Pompası Inverter

Güç aralığı: 0.75 ~ 75kw 220V

0.75~160kw 380V

1% 99 yüksek verimlilikte MPPT

2. AC indüksiyon motoru veya PMSM için sürüş

3GPRS uzaktan izleme ve kontrol

4Uzun süreli hizmet süresi ve uzun garanti

5Maksimum DC giriş gücü: 220AC çıkış için 450VDC / 380V AC çıkış için 810VDC

6. Kurulumu ve işletim kolay, parametre ayarlama gerekmez

7. Seçenek LCD klavyesi, manuel kullanımı gerekmez

8Çeşitli korumalar, kurutma korumaları, su dolma korumaları, aşırı voltaj korumaları, aşırı akım korumaları

9. PID fonksiyonunda yer alan, MPPT kontrolü, PID de etkinleştirilmiştir.

10DC ve AC güçlerini bağlayın, inverter 24 saat çalışabilir.

Elektriksel özellikler ve Güç derecesi

Ürün Uygulama





Deneme çalışması ((Güneş pompası inverterini nasıl çalıştırır)

Güneş paneli ve pompa motorunun tüm kablo bağlantılarının doğru olduğundan emin olun ve hayır

Eğer herhangi bir parametre ayarlamak istiyorsanız, aşağıdaki gibi yapabilirsiniz.



Adım 1: (Klavye kontrolü):Motor pompasının adı uyarınca motor parametresi P11.02-P11.06 ayarlayın.

plaka Eğer kuru çalıştırma koruması gereklidir, boşaltma koruma akımı ölçmek ((özelliklere bakınız

Kuru çalıştırma fonksiyonu için kullanıcı kılavuzu bölümü) Eğer kuru çalıştırma koruması gerekmezse bu adımı atlayın

Ve 2. adıma geçelim.



Adım 2: Gerekirse optimizasyon için diğer ilgili özel güneş pompası parametrelerini belirleyin.



Adım 3: Deneme çalışması bittikten sonra, eğer motor pompası inverter çalışırken hala su çıkartmıyorsa

40 Hz'den fazla. Lütfen güç kaynağını kesin ve iki fazlı kabloları değiştirin.

motor



PMSM pompası

Senkron motor motor parametrelerini kendi kendine öğrenmelidir, aksi takdirde bir risk olacaktır

Uçmak,

P11.00=1 senkroniz motora ayarlı ((özel yazılım)

P11.02=motörün isim plakası gücü

P11.03=Motor isim plakası voltajı

P11.04=Motorun isim plakası akımı

P11.05=motor isim plaketinin sıklığı

P11.06=Motorun isim plakası hızı

P11.22=Motör etiketindeki geri EMF

Eğer isim plakasında böyle bir parametresi yoksa, kendi için 300V 350V ayarlamaya çalışabilirsiniz

öğrenme ( 380v seviyesinde kendi kendine öğrenmeyi dene)

Geri-EMF ayar değeri ile gerçek değer arasındaki fark daha az olmalıdır

%20'den daha fazla, aksi takdirde kendi kendine öğrenme anormal olacaktır.

Parametreler ayar tamamlandıktan sonra, P11.10 = 2 ayarlayın, sonra Klavye basın RUN

Kendi kendine öğrenmek için Tune görünür.
