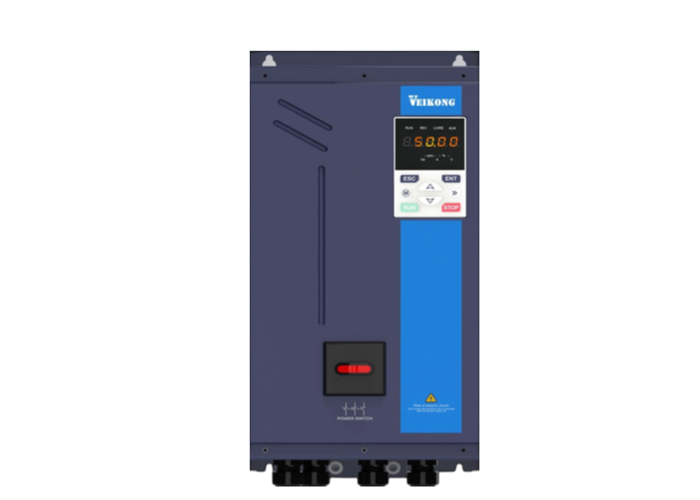

VEIKONG VFD510 IP55 Yüksek Korumalı Vektör Frekans İnvertörü 4kW~45kW

1. Modeller

Ana Modeller (380V Üç Fazlı)

• VFD510-4R0-T4B: 4kW
• VFD510-5R5-T4B: 5,5kW
• VFD510-7R5-T4B: 7,5kW
• VFD510-011-T4B: 11kW
• VFD510-015-T4B: 15kW
• VFD510-018-T4B: 18,5kW
• VFD510-022-T4B: 22kW
• VFD510-030-T4(B): 30 kW
• VFD510-037-T4(B): 37kW
• VFD510-045-T4(B): 45kW

Gerilim Özellikleri

• Tek/Üç fazlı 220V: 200V~240V
• Üç fazlı 380V: 380V~480V

2. Temel Performans

Çevre ve Koruma Performansı

• Koruma Sınıfı: IP55, toza, su sisine ve yağ kirliliğine karşı etkili bir şekilde dirençli olup mükemmel korozyon direncine sahiptir
• Ortam Sıcaklığı: 50°C çalışma ortamı için standart tasarım; Normal çalışma aralığı: 10°C ~ 40°C, maksimum ortam sıcaklığı 50°C'ye kadar
• Gerilim Dalgalanması Toleransı: -%15 ~ +%10
• Giriş Frekansı: 50Hz/60Hz, izin verilen dalgalanma: ±%5
• Yükseklik Uyarlaması: 0~3000m. 1000 m'nin üzerinde her 100 m'de nominal akımın %1'ini azaltın
• Soğutma Sistemi: Bağımsız hava kanalı tasarımı, büyük ısı dağıtımlı alüminyum kanatlar ve güvenilir ısı dağıtımı için IP65 soğutma fanı
• Kablo Konektörü: IP68 naylon kablo rakoru, su geçirmez, yaşlanma karşıtı ve yüksek tokluğa sahiptir

Kontrol ve Operasyon Performansı

• Uygulanabilir Motorlar: Asenkron motor, Sabit Mıknatıslı Senkron Motor (PMSM)
• Kontrol Modları: V/F Kontrolü, Sensörsüz Vektör Kontrolü (SVC), Hız Sensörü Vektör Kontrolü (VC)
• Hız Aralığı: 1:100 (V/F), 1:200 (SVC), 1:1000 (VC)
• Hız Kontrol Doğruluğu: ±%0,5 (V/F), ±%0,2 (SVC), ±%0,02 (VC)
• Başlangıç ​​Torku: %150 nominal tork @ 0,5Hz (V/F), %150 nominal tork @ 0,25Hz (SVC), %150 nominal tork @ 0Hz (VC)
• Aşırı Yük Kapasitesi: Ağır yük için 60 saniye için %150 nominal akım ve 8 saniye için %180 nominal akım; Hafif yük için 60 saniye boyunca %120 nominal akım
• Frekans Aralığı: 0,00~500,00Hz (V/F), 0,00~200,00Hz (SVC), 0,00~400,00Hz (VC)
• Hız Tepkisi: 5Hz (V/F), 20Hz (SVC), 50Hz (VC)

Güvenilirlik Performansı

• Profesyonel termal simülasyonu ve sıkı döngüsel sıcaklık artışı ve aşırı yük testlerini benimser
• EMC, yıldırım dalgalanması, elektrostatik boşalma ve eskime testlerini eksiksiz geçmiştir
• Korozyon önleme özelliğinin arttırılması için uyumlu kaplama işlemi uygulanır

3. Ana Fonksiyonlar

Güvenlik ve Koruma Fonksiyonları

• Yerleşik standart STO (Güvenli Tork Kapatma) işlevi
• Aşırı sıcaklık, aşırı akım, aşırı voltaj, düşük voltaj, aşırı yük ve diğer arızalara karşı kapsamlı koruma

Operasyon ve Proses Fonksiyonları

• Çoklu çevrim modlarıyla 16 aşamalı çok hızlı program çalışması
• Proses kapalı döngü düzenlemesi için dahili PID kontrolü
• Yavaşlama aşırı uyarma ve düşük voltaj durma koruması
• Dönen motorların sorunsuz ve darbesiz devreye alınması için hız takipli başlatma
• Otomatik enerji tasarrufu modu, fan ve pompa uygulamaları için idealdir
• Bağımsız uyku ve uyandırma fonksiyonu
• İki motor parametresi seti arasında ücretsiz geçiş desteği
• Küçük arıza kesintisiz çalışma

Mantık ve Yardımcı Fonksiyonlar

• Entegre basit PLC: Çevresel kablolamayı basitleştirmek için 4 gecikme ünitesi, 4 karşılaştırıcı ünite ve 4 mantık ünitesi
• Kablolama değişikliği olmadan yazılım aracılığıyla motor faz sırası ayarını destekleyin
• Parametre yedekleme ve geri yükleme, tam arıza kaydı ve otomatik arıza yeniden deneme

İletişim ve G/Ç Arayüzleri

• Standart İletişim: Modbus
• İsteğe Bağlı Genişletilmiş İletişim: Modbus-TCP, CANopen, Profinet
• Artımlı kodlayıcı ve çözümleyici için isteğe bağlı kodlayıcı kartları
• Yüksek hızlı darbe girişi ve çıkışıyla donatılmış zengin dijital ve analog I/O terminalleri
• PT100, PT1000 ve diğer sıcaklık sensörleriyle uyumlu isteğe bağlı G/Ç genişletme kartı

Frenleme Yapılandırması

• BOYUT C ve daha küçük modeller için dahili frenleme ünitesi; fren ünitesi BOYUT D ve üzeri için opsiyoneldir

4. Uygulama Endüstrileri

5. Satış Sonrası Hizmet

• 24 ay kalite garantisisağlanır. Garanti süresi içerisinde kaliteden kaynaklanan arızalarda ücretsiz tamir parçaları sağlıyoruz.
• Profesyonel teknik ekip, çeşitli uygulama sorunlarını çözmek için küresel çevrimiçi teknik destek sunar.
