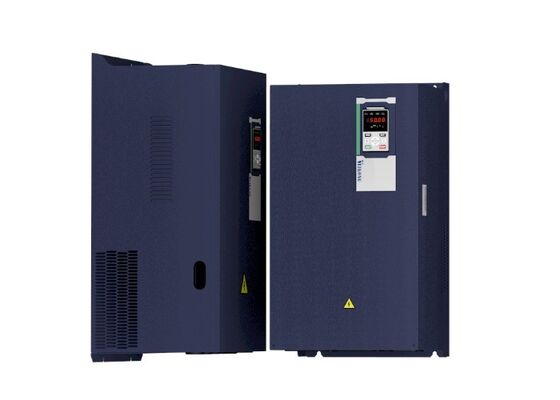

380V Ağır Hizmet Vinç İnvertörü VEIKONG CH530, 0.75-710kW AC Sürücü için Titreşim Önleme ve Fren Kontrollü

Ürün Tanıtımı

VEIKONG CH530, vinçler, elektrikli vinçler, vinçler ve endüstriyel kaldırma makineleri için geliştirilmiş ağır hizmet tipi bir AC sürücüdür. Kararlı başlatma, pürüzsüz hız düzenlemesi, güvenilir mekanik fren koordinasyonu ve geliştirilmiş yük kontrolü sağlamak için doğru motor kontrolünü özel vinç fonksiyonlarıyla birleştirir.

CH530, üç fazlı AC 380V-480V güç kaynaklarını destekler ve 0.75kW ila 710kW arasındaki motor güç derecelerini kapsar. Hem asenkron motorları hem de kalıcı mıknatıslı senkron motorları kontrol edebilir, bu da onu yeni vinç sistemleri, ekipman yükseltmeleri ve değişim projeleri için uygun hale getirir.

Geleneksel genel amaçlı bir invertörle karşılaştırıldığında, CH530 kaldırma, indirme, arabası hareketi, köprü hareketi ve salınım mekanizmaları için uygulamaya özel fonksiyonlar sunar. Profesyonel kontrol algoritmaları, vinç güvenliğini, işletme verimliliğini ve devreye alma kolaylığını iyileştirmeye yardımcı olur.

Ana Ürün Öne Çıkanları

• Vinçler ve kaldırma ekipmanları için özel değişken frekanslı sürücü
• Üç fazlı AC 380V-480V giriş voltajı
• 0.75kW ila 710kW arası geniş güç aralığı
• Profesyonel mekanik fren sekans kontrolü
• Kodlayıcı geri bildirimi ile 0Hz'de %150'ye kadar kalkış torku
• Arabası ve köprü hareketi için entegre salınım önleyici kontrol
• Ek yük tutma koruması için sıfır servo fonksiyonu
• Hafif yük koşullarında otomatik hız artışı
• Ağır yük koşullarında otomatik hız azaltma
• Pürüzsüz doğrusal ve S-eğrisi hızlanma ve yavaşlama
• Hızlı devreye alma için yerleşik vinç parametre makroları
• Asenkron ve kalıcı mıknatıslı senkron motorlar için destek
• Standart Modbus RTU iletişimi
• İsteğe bağlı endüstriyel Ethernet ve saha veri yolu iletişimi
• Birden fazla kodlayıcı ve G/Ç genişletme seçeneği
• 24 ay garanti ve profesyonel teknik destek

Ürün Özellikleri

Doğru Mekanik Fren Kontrolü

Vinç ve vinç uygulamaları için güvenilir fren koordinasyonu esastır. CH530, mekanik freni motor akımına, çıkış frekansına ve ayarlanabilir zamanlama ayarlarına göre kontrol eder.

Mekanik fren serbest bırakılmadan önce sürücü gerekli motor torkunu oluşturabilir. Bu, asılı yükün kalkış sırasında düşmesini veya kaymasını önlemeye yardımcı olur. Durdurma sırasında, sürücü pürüzsüz ve kontrollü bir duruş elde etmek için motor yavaşlamasını ve fren uygulamasını koordine eder.

Vinç yapısına, motor özelliklerine, yük koşullarına ve mekanik fren tepkisine göre birden fazla fren zamanlama parametresi ayarlanabilir.

Güçlü Ağır Yük Kalkış Performansı

CH530, zorlu kaldırma uygulamaları için mükemmel düşük hızlı tork performansı sunar. Kapalı döngü vektör kontrolü altında, sürücü 0Hz'de %150'ye kadar kalkış torku sağlayabilir.

Bu, mekanik fren serbest bırakılmadan önce motorun yeterli tork üretmesini sağlar. Özellikle vinçler, vinçler, maden kaldırma sistemleri ve asılı bir yükle sık sık kalkan diğer ekipmanlar için kullanışlıdır.

Kaldırma Güvenliği İçin Kayma Önleyici Kontrol

Yerleşik kayma önleyici algoritma, kaldırma ve indirme sırasında beklenmedik yük hareketlerini önlemeye yardımcı olur. Sürücü, düşük hızlı çalışma, kalkış ve yön değişiklikleri sırasında kararlı motor torkunu korur.

Bu fonksiyon, yetersiz kalkış torku veya motor ile mekanik fren arasındaki yanlış koordinasyondan kaynaklanan yük kayması riskini azaltır.

Entegre Salınım Önleyici Teknoloji

Yük salınımı vinç verimliliğini azaltabilir ve doğru konumlandırmayı zorlaştırabilir. CH530, arabası ve köprü hareketi mekanizmaları için bir salınım önleyici kontrol fonksiyonu içerir.

Hızlanma ve yavaşlama sürecini optimize ederek, sürücü asılı yük salınımını azaltmaya yardımcı olur. Bu, operatörün yükü daha hızlı konumlandırmasını sağlar ve gereksiz ileri ve geri ayarlamaları azaltır.

Sıfır Servo Yük Tutma Fonksiyonu

Mekanik fren doğru kapanmazsa veya yeterli tutma kuvveti sağlayamazsa, motor mili dönmeye başlayabilir. CH530 bu hareketi algılayabilir ve sıfır servo fonksiyonunu etkinleştirebilir.

Sürücü, yükün veya arabasının mevcut konumunu korumaya yardımcı olmak için tutma torku üretir. Aynı zamanda, anormal durumu operatöre bildirmek için bir alarm tetiklenebilir.

Otomatik Hafif Yük Hız Artışı

Gerçek yük nominal yükten düşük olduğunda, CH530 çalışma süresini kısaltmak ve taşıma verimliliğini artırmak için çalışma hızını otomatik olarak artırabilir.

Bu fonksiyon, farklı yük seviyeleriyle sık sık çalışan vinçler için kullanışlıdır. Tekrarlanan manuel hız ayarlamaları gerektirmeden hafif yük koşullarında daha hızlı çalışmayı sağlar.

Otomatik Ağır Yük Hız Azaltma

Ağır yük veya aşırı yük koşulu algılandığında, sürücü çalışma hızını otomatik olarak azaltabilir. Bu, motoru, invertörü, şanzımanı, mekanik freni ve diğer şanzıman bileşenlerini korumaya yardımcı olur.

Hafif yük hız artışı ve ağır yük hız azaltma kombinasyonu, vinçlerin güvenilir yük kontrolünü korurken verimli çalışmasını sağlar.

Pürüzsüz Hız Kontrolü

CH530 hem doğrusal hem de S-eğrisi hızlanma ve yavaşlamayı destekler. Farklı vinç hareketleri için dört grup hızlanma ve yavaşlama süresi yapılandırılabilir.

Pürüzsüz hız geçişleri, kalkış, duruş ve yön değişiklikleri sırasında mekanik etkiyi azaltmaya yardımcı olur. Ayrıca yük salınımını azaltabilir ve şanzıman, kaplin, çelik halat, tekerlekler ve mekanik yapının hizmet ömrünü uzatabilir.

Birden Fazla Vinç Kontrol Makrosu

Önceden programlanmış vinç parametre makroları CH530'a entegre edilmiştir. Bu makrolar, kaldırma, arabası hareketi, köprü hareketi ve kule vinci salınım sistemlerini yapılandırmak için uygun bir başlangıç noktası sağlar.

Devreye alma mühendisi ilgili uygulama makrosunu seçebilir ve ardından motor ve kontrol parametrelerini gerçek ekipmana göre ayarlayabilir.

Esnek Motor Kontrol Seçenekleri

CH530, V/F kontrolü, sensörsüz vektör kontrolü ve kodlayıcı geri bildirimli kapalı döngü vektör kontrolünü destekler.

V/F kontrolü, temel hız kontrol gereksinimleri olan uygulamalar için uygundur. Sensörsüz vektör kontrolü, kodlayıcı olmadan geliştirilmiş tork ve hız performansı sağlar. Kapalı döngü vektör kontrolü, zorlu kaldırma uygulamaları için daha doğru hız ve tork kontrolü sunar.

Tipik Uygulamalar

VEIKONG CH530, aşağıdakiler dahil olmak üzere çok çeşitli kaldırma ve malzeme taşıma ekipmanlarında kullanılabilir:

• Elektrikli çelik halatlı vinçler
• Zincirli vinçler
• Endüstriyel vinçler
• Tavan vinçleri
• Köprü vinçleri
• Portal vinçler
• Kule vinçler
• Liman vinçleri
• Konteyner taşıma vinçleri
• İnşaat kaldırma sistemleri
• Maden vinçleri
• Metalurjik vinçler
• Atölye vinçleri
• Depo malzeme taşıma ekipmanları
• Arabası ve köprü hareketi mekanizmaları
• Vinç salınım mekanizmaları

Uygulama Avantajları

Kaldırma Mekanizmaları İçin

CH530, yüksek kalkış torku, profesyonel fren kontrolü, kayma önleyici koruma ve kararlı düşük hızlı çalışma sağlar. Bu fonksiyonlar güvenli ve pürüzsüz kaldırma ve indirme sağlamaya yardımcı olur.

Arabası Hareketi İçin

Sürücü, pürüzsüz hızlanma, doğru hız düzenlemesi ve salınım önleyici kontrol sağlar. Bu, yük salınımını azaltmaya ve yatay konumlandırmayı iyileştirmeye yardımcı olur.

Köprü ve Portal Hareketi İçin

Birden fazla hız ayarı, S-eğrisi kontrolü, senkronize hızlanma ve yavaşlama, seyahat stabilitesini iyileştirmeye ve mekanik şoku azaltmaya yardımcı olur.

Kule Vinci Salınımı İçin

CH530, pürüzsüz kalkış, duruş ve yön değişiklikleri sunar. Bu, salınım işlemi sırasında yapısal titreşimi ve mekanik etkiyi azaltmaya yardımcı olur.

Vinçler ve Maden Vinçleri İçin

Kapalı döngü vektör kontrolü, yüksek kalkış torku ve güvenilir fren koordinasyonu, ağır yük dikey taşımacılığı için geliştirilmiş kontrol sağlar.

İletişim ve Genişletme Seçenekleri

PLC'lere, HMI'lara ve endüstriyel kontrol sistemlerine bağlantı için standart olarak Modbus RTU iletişimi dahildir.

Proje gereksinimlerine göre aşağıdaki iletişim seçenekleri mevcuttur:

• Modbus TCP
• CANopen
• PROFINET
• EtherCAT

İsteğe bağlı artımlı kodlayıcı kartları, çözücü kartları, iletişim kartları ve G/Ç genişletme modülleri de mevcuttur. Bu seçenekler, CH530'un farklı geri bildirim, terminal, ağ ve otomasyon gereksinimlerini karşılamasını sağlar.

Fren Sistemi Yapılandırması

0.75kW ila 90kW arasındaki CH530 modelleri, yerleşik fren üniteleriyle mevcuttur, bu da harici bileşen sayısını azaltır ve kontrol kabini alanından tasarruf sağlar.

110kW ila 710kW arasındaki modeller, uygun harici fren üniteleriyle kullanılmak üzere tasarlanmıştır. Fren direnci ve fren ünitesi, motor gücüne, kaldırma yüküne, yavaşlama süresine, çalışma döngüsüne ve gerekli fren görevine göre seçilmelidir.

VEIKONG, gerçek uygulamaya göre fren direnci ve fren ünitesi seçimi konusunda müşterilere yardımcı olabilir.

Neden VEIKONG'u Seçmelisiniz?

Özel Vinç Kontrol Çözümü

CH530, özellikle kaldırma ekipmanları için geliştirilmiştir ve önemli vinç fonksiyonlarını tek bir sürücü platformuna entegre eder.

Deneyimli Teknik Ekip

VEIKONG teknik ve yönetim ekipleri, endüstriyel sürücü kontrolü ve motor uygulamalarında 20 yılı aşkın deneyime sahiptir.

Geniş Ürün Yelpazesi

Küçük vinçler, orta hizmet tipi vinçler ve büyük endüstriyel kaldırma sistemleri için 0.75kW ila 710kW arası güç dereceleri mevcuttur.

Güvenilir Kalite Yönetimi

VEIKONG, ürün geliştirme, bileşen denetimi, montaj, fonksiyonel test ve son denetim sırasında sıkı kalite kontrol prosedürleri uygular.

Uygulama Desteği

Teknik ekibimiz sürücü seçimi, motor eşleştirme, kablolama, parametre ayarları, fren sistemi seçimi, devreye alma ve arıza analizi konularında yardımcı olabilir.

Esnek Yapılandırma

Proje gereksinimlerine göre farklı tuş takımları, iletişim kartları, kodlayıcı kartları, G/Ç modülleri, fren üniteleri ve fren dirençleri seçilebilir.

Küresel Satış Sonrası Hizmet

VEIKONG, uluslararası müşteriler için uzaktan teknik destek, sorun giderme yardımı ve 24 aylık ürün garantisi sunar.
