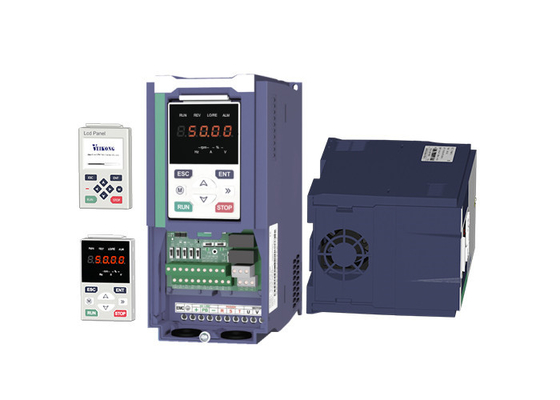

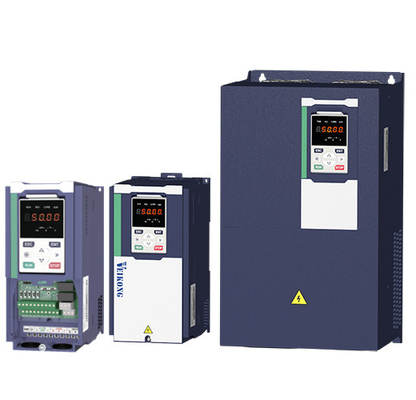

LCD Klavye ve Shuttle Klavye Seçenek 22KW 30KW 45KW 55KW PMSM Motoru için VFD AC Sürücü

Ürün

Belirleme

Giriş

Giriş Voltajı

1 faz/3 faz 220V: 200V240V

3 fazlı 380V-480V:380V ∙ 480V

İzin verilen gerilim dalgalanma aralığı

-15%~10%

Girdi sıklığı

50Hz / 60Hz,% 5'ten az dalgalanma

Çıkış

Çıkış Voltajı

3 faz: 0 ′ Giriş voltajı

Aşırı yükleme kapasitesi

Genel amaçlı uygulamalar:Nominal akımın% 150'si için 60S

Hafif yük uygulanması: 120% nominal akım için 60S

Kontrol

Kontrol Modu

V/f kontrolü

PG kartı olmadan sensörsüz akım vektör kontrolü ((SVC)

PG kartı (VC) ile sensör hız akış vektörü kontrolü

Çalışma modu

Hız kontrolü, Döngü kontrolü ((SVC ve VC)

Hız aralığı

100 (V/f)

1- Evet.

11000 (VC)

Hız kontrolünün doğruluğu

±0,5%(V/f)

±0,2%(SVC)

±0,02%(VC)

Hızlı yanıt

5Hz ((V/f)

20Hz ((SVC)

50Hz ((VC)

frekans aralığı

0.00 ¢2000.00Hz(V/f)

0.00 ¢200.00 Hz(SVC)

0.00 ¢ 400 Hz(VC)

Girdi frekansı çözünürlüğü

Dijital ayar: 0.01 Hz

Analog ayar: maksimum frekans x 0.1%

Başlangıç tork

150%/0.5Hz(V/f)

180%/0.25Hz(SVC)

200%/0Hz(VC)

Döngü kontrolünün doğruluğu

SVC: 5Hz'in içinde% 10, 5Hz'in üzerinde% 5

VC:3.0%

V/f eğrisi

V / f eğri türü: düz çizgi, çok nokta, güç fonksiyonu, V / f ayrımı;

Döner artırma desteği: Otomatik döner artırma (fabrika ayarları), manuel döner artırma

Frekans verimi rampası

Doğrusal ve S eğri hızlandırmayı ve yavaşlamayı desteklemek;

4 grup hızlanma ve yavaşlama süresi, ayar aralığı 0.00s ~ 60000s

DC otobüs gerilim kontrolü

Aşırı voltaj duraklama kontrolü: voltaj hatasını atlamayı önlemek için çıkış frekansını ayarlayarak motorun güç üretimini sınırlayın.

Alt voltaj durak kontrolü: Yükleme sıklığını ayarlayarak motorun güç tüketimini kontrol ederek yanma arızasının önlenmesi

VdcMax Kontrolü: Aşırı voltaj çıkışını önlemek için çıkış frekansını ayarlayarak motor tarafından üretilen güç miktarını sınırlayın.

VdcMin kontrolü: Atlama alt voltaj hatasını önlemek için çıkış frekansını ayarlayarak motorun güç tüketimini kontrol edin

Taşıyıcı sıklığı

1kHz12kHz(Tipine bağlı olarak değişir)

Başlatma yöntemi

Doğrudan başlatma (birbirinin üzerine DC fren yerleştirilebilir); hız takip başlatma

Durma yöntemi

Yavaşlama durması (DV frenleme üst üste konulabilir); durmak için serbest

Ana kontrol fonksiyonu

Yürüyüş kontrolü, düşme kontrolü, 16 hıza kadar çalışma, tehlikeli hızdan kaçınma, swing frekansı çalışması, hızlanma ve yavaşlama zamanının değiştirilmesi, VF ayrımı, aşırı heyecan frenleme,Süreç PID kontrolü, uyku ve uyanma fonksiyonu, yerleşik basit PLC mantığı, sanal Giriş ve Çıkış terminalleri, yerleşik gecikme birimi, yerleşik karşılaştırma birimi ve mantık birimi, parametre yedekleme ve kurtarma,Kusursuz hata kaydı, hata sıfırlama, motor parametrelerinin iki grubu serbest anahtarlama, yazılım değiştirme çıkış kablolama, terminaller UP / DOWN

Görev

Klavye

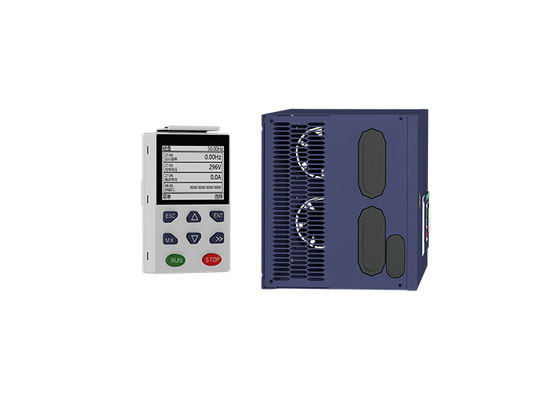

LED Dijital klavye ve LCD klavye (opsiyonel)

İletişim

Standart:

MODBUS iletişim

Açılabilir ve kullanılabilir. Gelişmekte.

PG kartı

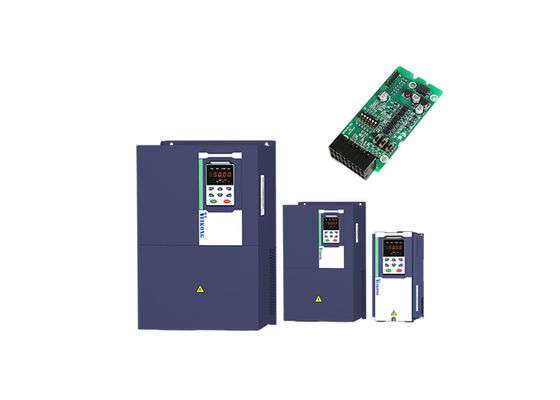

Ekranlı Kodlayıcı Arayüz Kartı (Diferansiyel Çıkış ve Açık Toplayıcı),Döner transformatör kartı

Giriş terminalı

Standart:

5 dijital giriş terminalı, bunlardan biri 50 kHz'ye kadar yüksek hızlı darbe girişini destekler;

2 analog giriş terminalı, 0 ~ 10V giriş voltajı veya 0 ~ 20mA giriş akımı destekler;

Seçenek kartı:

4 dijital giriş terminalı

2 analog giriş terminalı.destek 10V-+10V gerilim girişi

Çıkış terminali

Standart:

1 dijital çıkış terminali;

1 yüksek hızlı darbe çıkış terminali (açık koleksiyon tipi), 0 ~ 50kHz kare dalga sinyali çıkışını destekler;

1 röle çıkış terminalı ((ikinci röle bir seçenek)

2 analog çıkış terminalı, 0 ~ 20mA akım çıkışını veya 0 ~ 10V voltaj çıkışını destekler;

Seçenek kartı: 4 dijital çıkış terminalı

Koruma

Koruma fonksiyonu için 6. Bölüm'e bakınız "Kızgınlık giderme ve karşı önlemler"

Çevre

Kurulum yeri

İçeride, doğrudan güneş ışığı, toz, aşındırıcı gaz, yanıcı gaz, yağ dumanı, buhar, damla veya tuz yok.

Yükseklik

0-3000m. 1000m'den daha yüksek bir yükseklikte inverter düşürülecek ve 100m'lik bir yükseklik artışı durumunda nominal çıkış akımı %1 düşecek.

Çevre sıcaklığı

-10°C~+40°C,en fazla 50°C (çevre sıcaklığı 40°C ile 50°C arasında ise düşürülür) Sıcaklık artışı 1°C ise nominal çıkış akımı %1,5 azalır.

Nemlilik

95% RH'den az, yoğunlaşmadan

titreşim

5.9 m/s'den az²(0,6 g)

Depolama sıcaklığı

-20°C ~ +60°C

Diğerleri

Kurulum

Duvarlı, zemin kontrollü dolap, transmural

Koruma seviyesi

IP20

Soğutma yöntemi

Zorla hava soğutması

EMC

CE ROHS

İç EMC filtre

EN61800-3'e uygun

C3 kategorisi

3^rdÇevre
