VEIKONG En Yeni Görünüm VFD510 IP55 Vektör Kontrollü VFD

1. VEIKONG VFD510 Yeni seri modelinin tanıtımı:

VFD510 serisi yüksek koruma invertörü, şirketimiz tarafından piyasaya sürülen bir lP55 koruma sınıfı invertördür. VFD510, VEIKONG VFD530 serisi temel alınarak geliştirilmiş ve iyileştirilmiş bir üründür. Sadece VFD530 serisinin yüksek kaliteli performansına sahip olmakla kalmayıp, aynı zamanda ek yüksek koruma fonksiyonuna da sahiptir. Ürün, özellikle çok fazla toz, yağ ve su sisi olan uygulama ortamları için uygundur. VFD510 hem asenkron motorları hem de kalıcı mıknatıslı senkron motorları sürebilir. Standart bir STO fonksiyonuna sahiptir ve çeşitli enkoder tiplerini ve iletişim arayüzlerini destekler. Mükemmel performansa, zengin fonksiyonlara, iyi güvenilirliğe ve çevresel uyarlanabilirliğe sahiptir.

2. VEIKONG yeni seri VFD510 IP55'in özellikleri

1) Bağımsız hava kanalı tasarımı
Bağımsız hava kanalı tasarımı, tozun invertöre girmesini ve kısa devre ve diğer arızalara neden olmasını etkili bir şekilde önleyerek güvenilirliği artırır;
Büyük hava hacmi ve uzun ömürlü soğutma fanının kullanılması, invertörün iç sıcaklık artışını etkili bir şekilde azaltır ve invertörün güvenilir ve istikrarlı çalışmasını sağlar.

2) Tam koruma sistemi
Tüm seri STO koruması, çıkış kısa devre koruması, toprak aşırı akım koruması, sürücü aşırı yük koruması, motor aşırı yük koruması, sürücü aşırı sıcaklık koruması, isteğe bağlı PT100/PT1000/KTY84 motor aşırı sıcaklık koruması vb. içerir.
Arıza türüne bağlı olarak, yerinde acil durum yönetimi için kolaylık sağlayan arızasız durdurma, arıza yavaşlatma durdurma, arızaya devam etme şeklinde ayarlanabilir

3) Konformal kaplamanın otomatik püskürtme işlemi
Ürünün çevresel uyarlanabilirliğini artırmak için çoklu yüksek kaliteli konformal kaplamalar kullanılır.
Konformal kaplama, devre kartı püskürtme kalınlığının ve ürün partilerinin tutarlılığını sağlamak için otomatik püskürtme işlemini benimser.

4) Uluslararası standartlara uygun geniş voltaj giriş aralığı
Nominal gerilim
İzin verilen gerilim dalgalanma aralığı
Giriş gücü
Frekans
Tek fazlı/üç fazlı 220V modelleri 200V~240V
Üç fazlı 380V modelleri: 380V~480V
-%15 - %10
50Hz veya 60Hz. izin verilen dalgalanma aralığı +%5

5) Termal tasarım simülasyon deneyi
Termal simülasyonun güvenilirliğini sağlamak için doğru termal simülasyon platform yazılımı kullanılır. VFD510 serisi invertörlerin tümü termal simülasyon testlerinden geçmiştir. Sadece termal simülasyon güvenlik tasarım gereksinimleri dahilinde, fiziksel prototipler geliştirilir. Gerçek testten sonra, termal simülasyon sonuçları fiziksel test sonuçlarına çok yakındır. Aşırı test koşullarında, termal simülasyon, ek bir bilimsel termal test katmanı ekleyerek gerçek yük simülasyonunun yerini alabilir.

6) Sıkı sıcaklık artışı testi
Tüm Sürücü sıcaklık artışı testi, aşırı yük koşullarında uzun süreli güvenilir çalışmayı sağlamak için en katı döngüsel aşırı yük testini benimser.
Döngüsel aşırı yük testi: 50° ortam sıcaklığında, 1 dakika boyunca 1,5 kat aşırı yük akımında çalıştırın, ardından 4 dakika boyunca nominal akımda çalıştırın ve ardından 1 dakika boyunca 1,5 kat nominal akımda çalıştırın. Bu sürekli döngü, sistem termal bir denge durumuna ulaşana ve tüm Sürücü termal tasarım güvenlik aralığında olana kadar döngü başına 5 dakika çalışır.

7) Tam döngü testi
Ürün geliştirme sırasında, tüm PCB kartı sistematik olarak test edilecektir. Montajdan sonra, tüm makine test edilecek ve EMC ortamı test edilecektir. Kalite kontrolünden geçtikten sonra, tüm ürün serisinin teslimat kalitesini sağlamak için 12 saatlik, 50°C yüksek sıcaklıkta yaşlanma testi yapılacaktır.

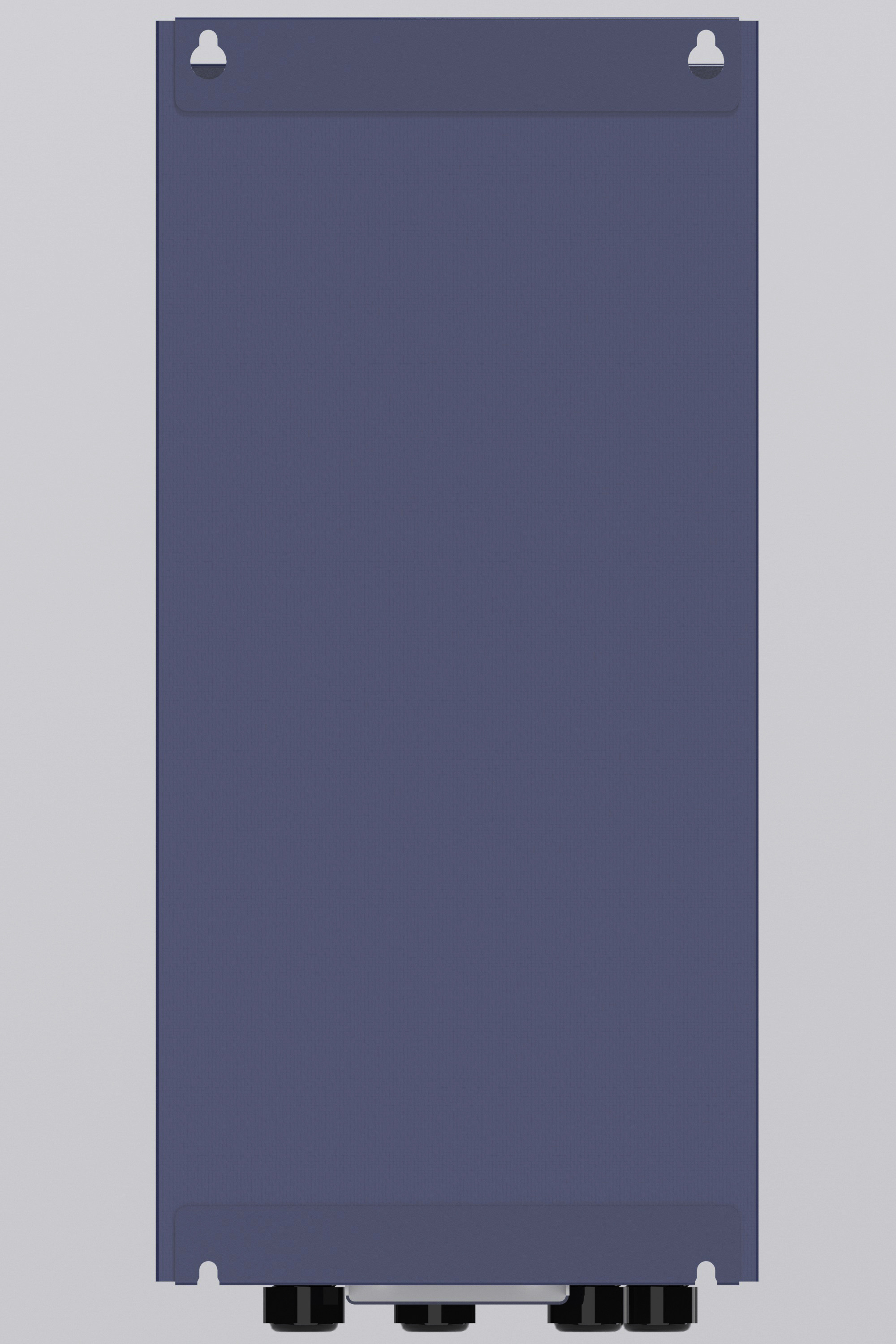

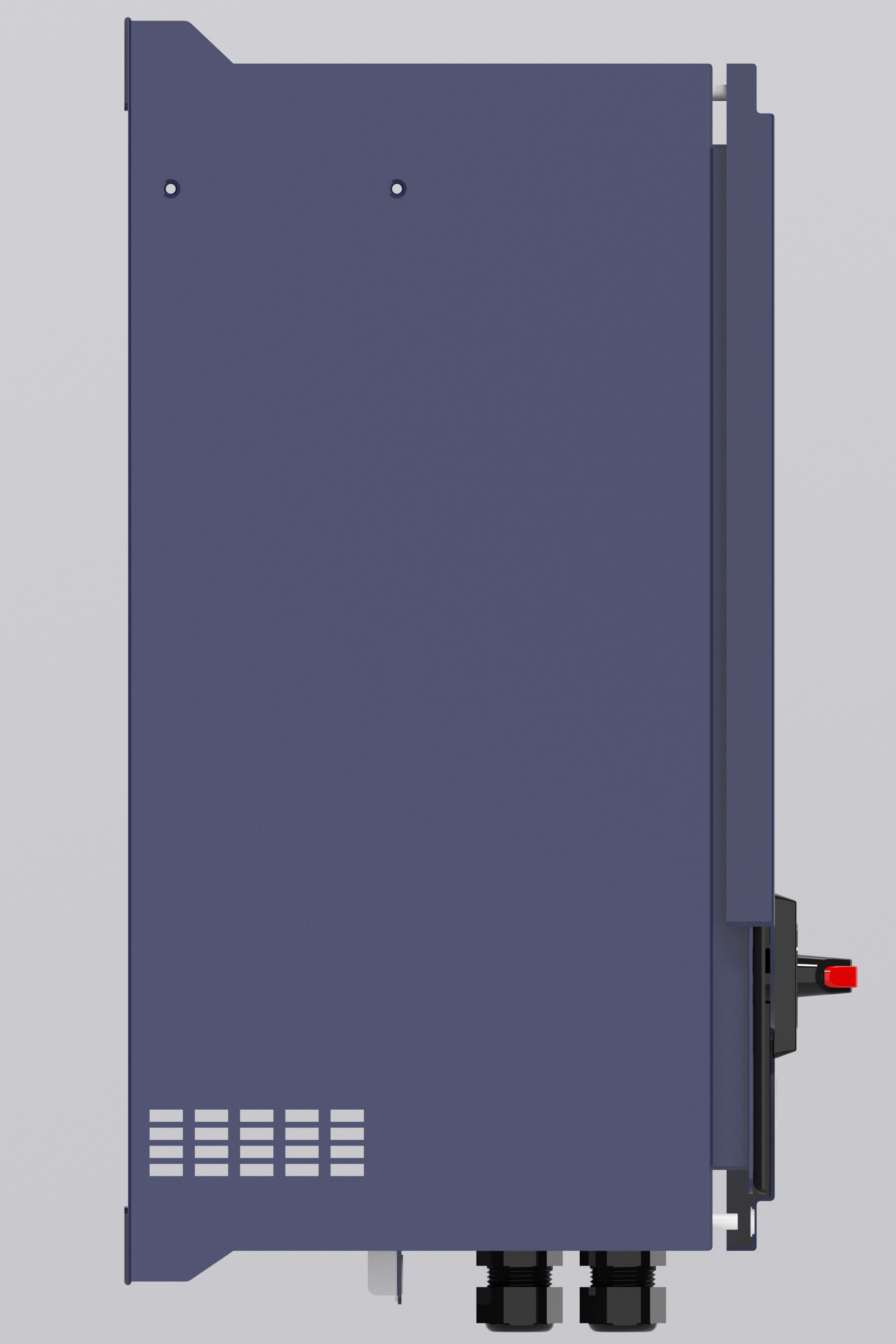

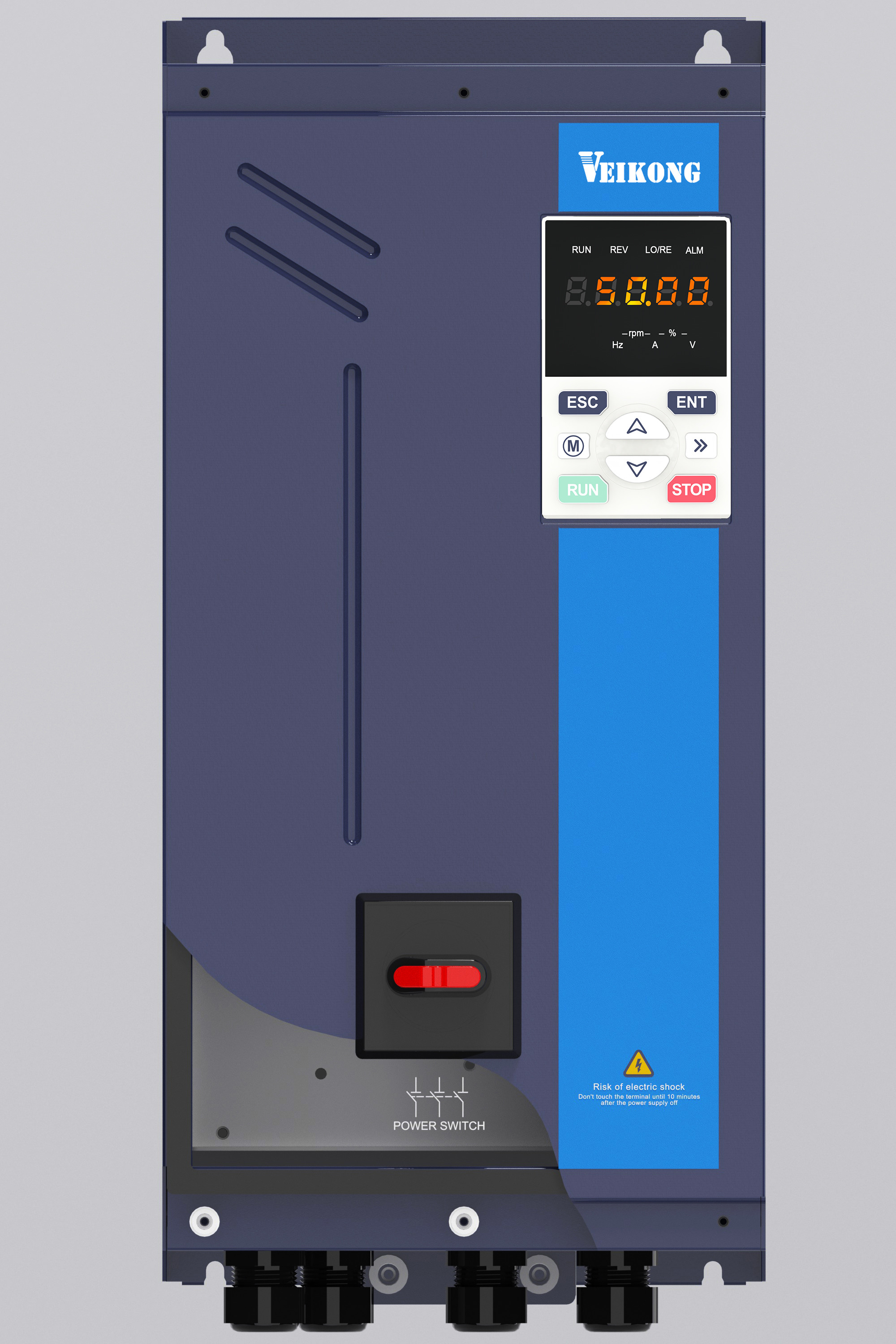

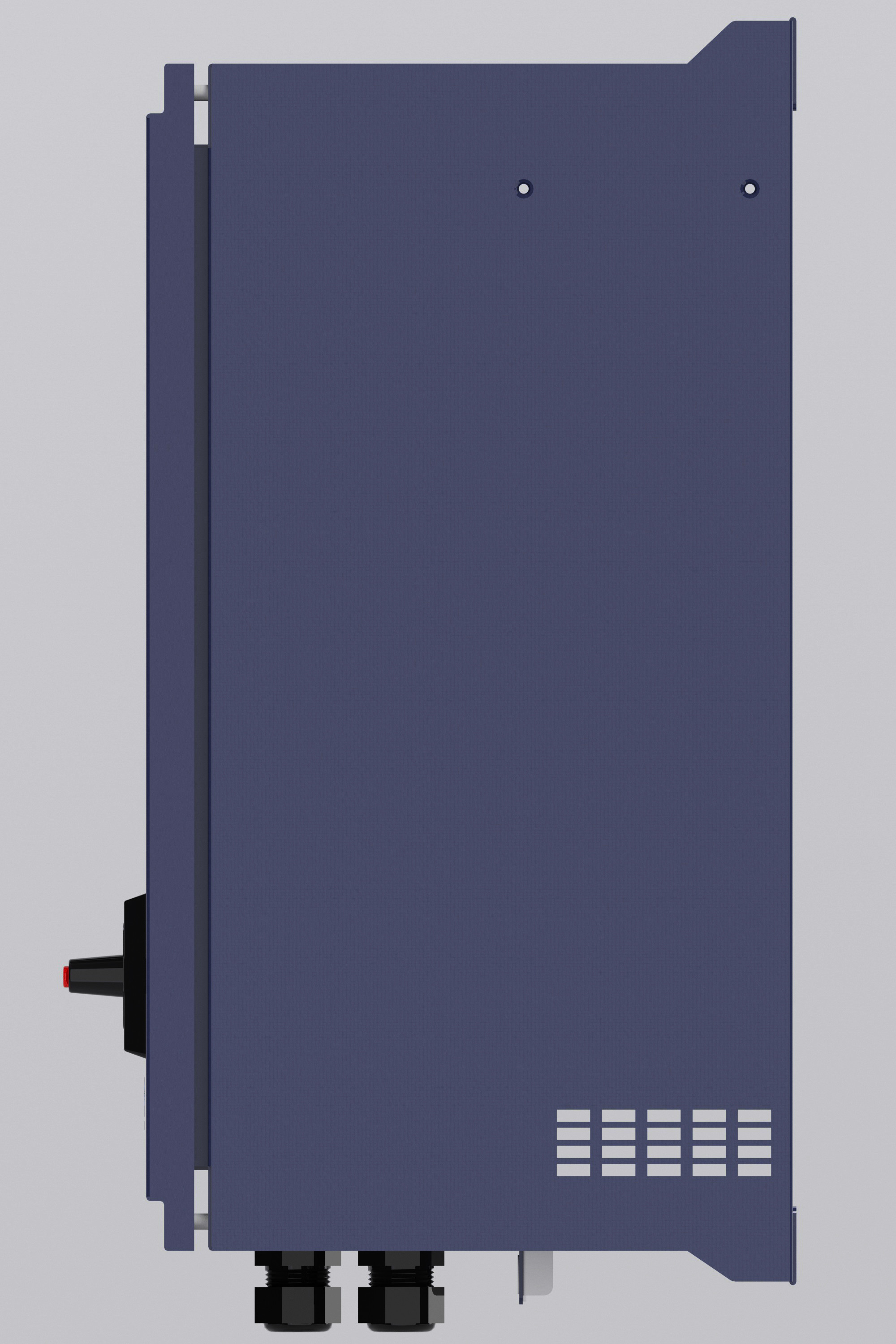

3. VEIKONG Ürün Boyutu ve tüm tarafların gösterimi

Üretim Seçim Tablosu
